一、概述

金屬氧化鋅避雷器是電力設備的關鍵設備之一，流經避雷器上的阻性電流是衡量避雷器絕緣程度的一項重要指標。通過對避雷器的全電流、阻性電流、容性電流、雷擊次數及雷擊時刻進行實時在線監測，可實現對高壓電氣設備的絕緣狀況進行實時監測；同時，通過分析監測數據可及時發現金屬氧化鋅避雷器潛在的故障并為狀態檢修提供重要的數據依據，為電力系統安全、可靠、穩定、經濟的運行提供了一個強力、可靠的保證，為運行檢修人員提供可靠的設備絕緣信息和科學的檢修依據，從而達到減少事故發生，延長檢修間隔，減少停電檢修次數和時間，提高設備利用率和整體經濟效益的目的。

避雷器在線監測系統采用先進的分層分布式結構，應用總線控制技術和模塊化設計原理，使系統的抗干擾性能、測量的準確性和穩定性都得到了很大的提高，滿足了工業現場實用要求，并采用獨有的專家診斷系統對采集的數據進行科學分析診斷，便于及時方便地了解并掌握變電設備的健康狀態。

通過實時監測避雷器的全電流、阻性電流、容性電流以及雷擊次數、雷擊時刻，通過對監測到的數據進行分析、擬合處理，并結合現場工況，可及時地發現避雷器由污穢或內部受潮引起的瓷套泄漏電流或絕緣桿泄漏電流增大等問題，以避免事故的發生。

二、方案架構

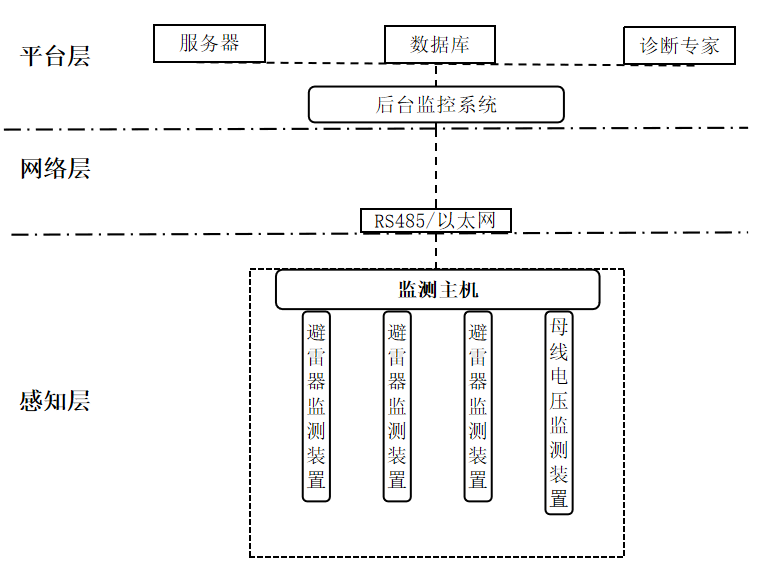

本方案分為三層，即感知層、網絡層和應用層。其中感知層通過各種智能化傳感器實現數據的采集和匯聚，網絡層通過RS485、以太網、4G、Lora等物聯網通信技術實現數據的回傳，應用層實現各種基本功能和高級功能的應用。

三、功能介紹

避雷器綜合在線監測單元由一臺綜合監測主機，多臺避雷器在線監測裝置和母線電壓監測裝置組成，主要用于實時監測避雷器的工作狀況，監測參數包括全電流、阻性電流和動作次數等。實時跟蹤各監測單元的分析結果，對數據進行綜合分析處理和評估診斷。

避雷器綜合監測單元提供兩路RS485現場總線，每路現場總線可接入32臺在線監測裝置。每臺避雷器在線監測裝置配置3只傳感器，可同時監測ABC三相避雷器的運行狀況。

功能特點

1) 高精度實時檢測：采用高精度有源零磁通穿心式互感器，根據被測電流大小自動選擇放大倍數，實現高精度測量；

2) 分布式測量：采用分布式測量結構，即就地測量和處理，數字信號上傳，抗干擾性能優越；

3) 新算法：采用動態相量補償算法，實現高精度測量信號分析；

4) 帶電安裝：可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統。

5) 有效的診斷分析功能。

技術參數
